水质采样车方案

发布人:发布时间:2015/10/30浏览次数:291次

水质采样车主要用于农村饮用水安全工程水质检测中心的水样采集、巡检

和应急检测。选用越野性能优越的猎豹黑金刚车,其路面适应强、通过能力高、

爬坡能力强,适合于综合路况复杂情况下作业。车上可搭载乘员 1-5 人,主要

由猎豹黑金刚 SUV、设备柜、抽屉式试验台板、车载冷藏箱、采样蠕动泵、专用

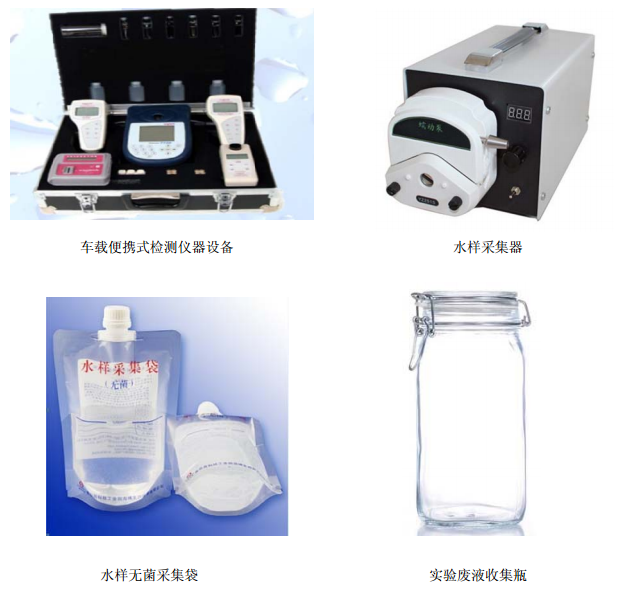

电池、便携式水质检测仪、配电系统组成。同时可以根据客户的需要搭载国内

外知名便携式水质检测仪器设备。

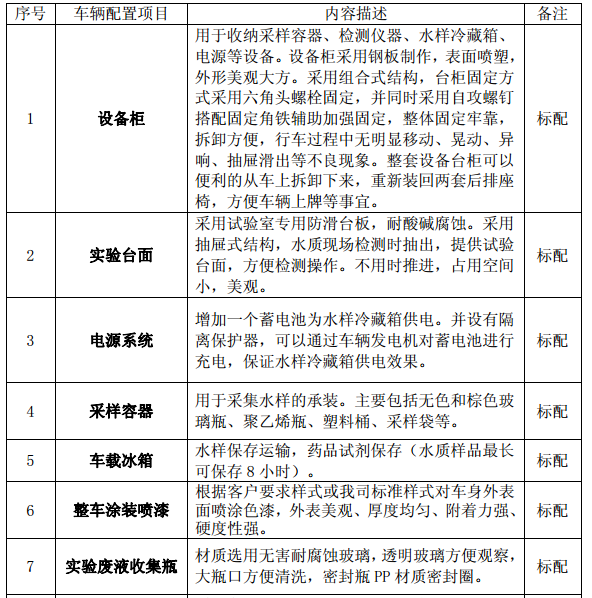

一、车辆配置介绍

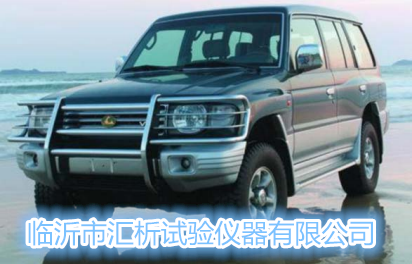

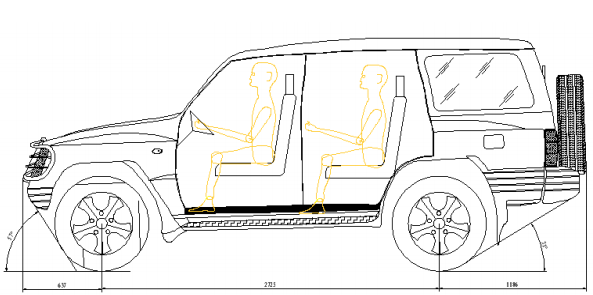

我公司水质采样车,选用越野性能优越的猎豹黑金刚,该车路面适应能力

强,通过性能强,动力强劲。在该车的基础上公司经过专业的设计改装,其上

安装了实验级的设备台柜,包型美观大方、结构坚实可靠、内部空间布置合理,

整个台柜设计有良好的减振装置保证在路况比较复杂的情况下设备的可靠放置;

台柜内集成搭载了专用的 DC12V 60AH 的电源供电系统,保证车载样品保存设备

的持续供电;车载样品保存设备可存放 250ml 水样袋 30-50 个,温度可在-25-10

可调;车内同时搭载一台便携式采样器,该采样器采用高可靠蠕动泵,混合式

步进机驱动,满足各类环境条件下的水质采样。适用于各级环境监测站、污水

处理厂、水利、水务及科研院所,对工业污水排放口、江、河、湖、海等水样

的采集。

通过专业的水质采样器、车载样品保存设备、供电系统及专业的台柜,可

实现水样采集、保存、运输进而完成水质全面分析。

3.1、设备台柜

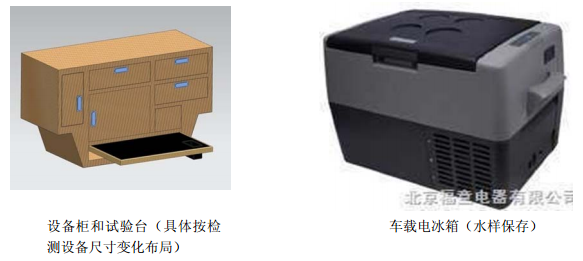

用于收纳采样容器、检测仪器、水样冷藏箱、电源等设备。设备柜采用钢

板制作,表面喷塑,外形美观大方。柜体采用组合式结构,整体固定牢靠,拆

卸方便,行车过程中不会有明显移动、晃动、异响、抽屉滑出等现象。整套设

备台柜可以便利的从车上拆卸下来,重新装回两套后排座椅,方便车辆上牌等

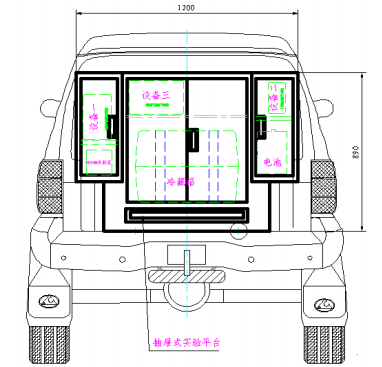

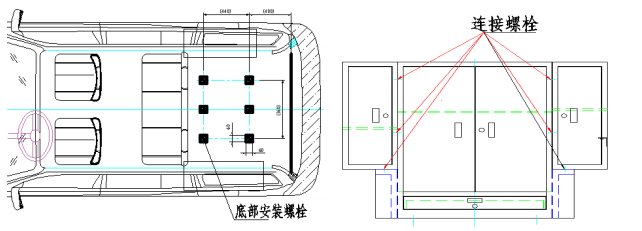

事宜。如下图:设备台柜底座安装位置示意及设备台柜组合安装示意图。

实验台板采用试验室专用防滑台板,耐酸碱腐蚀。工作平台大小(长×宽)

610mm×430mm,采用抽屉式结构,水质现场检测时抽出,提供试验台面,

方便检测操作。不用时推进,占用空间小,美观。

3.2、 采样器

采用高可靠蠕动泵,混合式步进机驱动,满足各类环境条件下的水质采样。

适用于各级环境监测站、污水处理厂、水利、水务及科研院所,对工业污水排

放口、江、河、湖、海等水样的采集。

3.2.1、采样器特点

A、便携式设计,适于户外应用整机体积小(28cm*14cm*14cm),重量轻(约

3KG),非常方便用户便携应用,亦可作为在线采样器使用。

B、混合式步进电机,细分驱动器,运行平稳,噪音极小。

C、多种对外接口方式,包括RS2324~20mA、开关量信号等。

D、具有手动/自动采样功能,自动采样时采样间隔1分钟至999分钟任意可调。

E、单次采样量1ml999ml任意可调。

F、自动采样次数1次至999次任意可调,亦可无限次自动采样。

G、具有管长自动排空功能,排空管长1米至999米任意可调。

H、具有手动采样功能,正反转向可调,转速可调,采集速100ml~1000ml/分钟

任意可调。

I、人性化设计,参数设置方便,操作简单,一键式启动采样。

J、具有数据存储功能,设置参数自动保存,断电不丢失,上电自启动。

K、蠕动采样方式,采用优质的进口蠕动管,采样量误差±3%

L、平行采样距离:≤100米;垂直采样吸程:≤8米。

M、供电方式:交、直流两用,具有直流供电接口,可配套外置电池应用。

N、三位LED动态显示当前电机转速。

3.2.1、采样器技术指标

转速范围:60300rpm,正反转可逆

流量范围:200mL1000mL 可调

速度分辨率:1rpm

调速方式: 旋转编码器连续调节

控制方式:启停控制、方向控制、速度控制

适用电源:AC 220V/110V±10%,50Hz/60Hz(标配) DC 12V\24V(选配)

消耗功率:<22 W

工作环境:温度 040,相对湿度 < 80%

驱动器尺寸:280×140×140 (mm)

驱动器重量:3kg

3.3、车载样品保存设备

车载样品保存设备采用压缩机制冷方式产品适用行业:医疗卫生行业,药

检、环保、食品、卫生防疫等部门,用于药品、试剂、疫苗等产品的贮存于监



采用国际先进的微型压缩机制冷技术,数字式触摸按钮控制温度,适时显示

温度变化情况,并可以自由调节。无噪音、无污染,绿色环保,节能轻便,使

用寿命长, 耗电少,结构简单,体积小巧,室内外均可使用。突破传统冰箱概

念,让您充分体验到炎热的夏季“她”带给您的无限“冰凉美意”迷你的外观

设计,卓越的实用功能,令您的爱车更增几分靓丽,生活更添几分色彩。

本冰箱为卧式单门冰箱,可根据需要调节温度,同时满足深冷速冻和保鲜

需要。采用国际最新流行流线型造型设计,色彩绚丽,小巧玲珑,尊贵典雅。

一、参考图片
